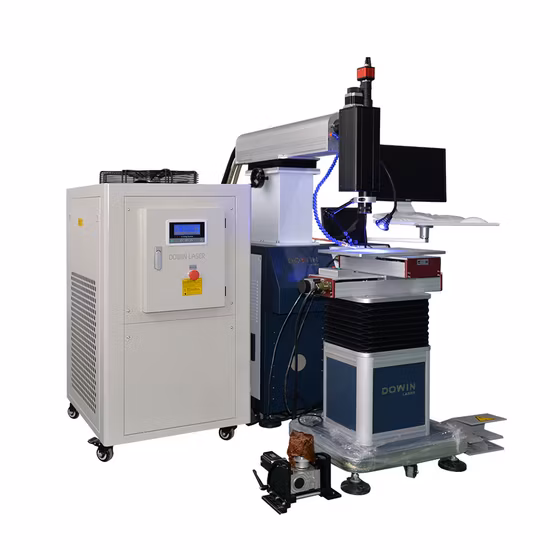

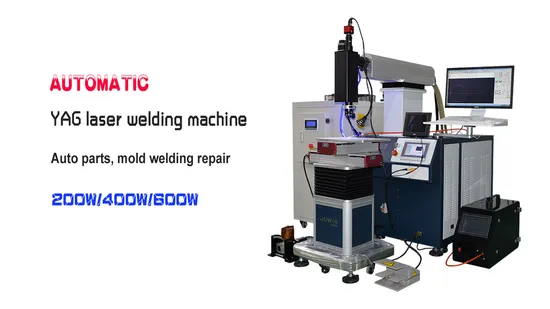

Sistema de soldadura láser YAG industrial, soldador láser de electrofusión y máquina CNC de soldadura para fábrica de electrónica
Sistema de soldadura láser yag industrial, soldador láser de electrofusión y máquina CNC de soldadura para fábrica de el
Descripción
Información básica.
| N º de Modelo. | DW-200W |
| Clasificación láser | Láser YAG |
| Tipo | Máquina de soldadura de moldes láser |
| Longitud de onda | 1064nm |
| Energía de pulso único | 120j |
| Titulado | CE |
| Fuerza | 200W 400W 600W Opcional |
| Método de enfriamiento | Refrigeración por agua |
| Punto láser | 0,2-0,3 mm |
| Profundidad de soldadura | 0,1-3mm |
| Potencia de salida máxima | 8kW |
| nombre del producto | Máquina de soldadura láser de moldes |
| Paquete de transporte | Caja de madera |
| Especificación | 1550x750x1350mm |
| Marca comercial | DOWIN |
| Origen | China |
| Código hs | 8456110090 |
| Capacidad de producción | 500 juegos/mes |
Descripción del Producto
Sistema de soldadura láser yag industrial, soldador láser de electrofusión y máquina CNC de soldadura para fábrica de electrónica. La soldadura láser es una técnica de soldadura que se utiliza para unir múltiples piezas de metal mediante el uso de un rayo láser. El sistema de soldadura láser proporciona una fuente de calor concentrada, lo que permite soldaduras estrechas y profundas y altas velocidades de soldadura. Este proceso se utiliza frecuentemente en aplicaciones de soldadura de gran volumen, como en la industria automotriz.
| Modelos | DW-200 | DW-400 | DW-600 |
| Tamaño de la máquina (mm) | 1550x750x1350mm | 1550x750x135mm | 1550x750x1350mm |
| Tamaño de la mesa de trabajo (mm) | 500x350 | 500x350 | 500x350 |
| Ruta de viaje (X, Y, Z) | X = 300 mm, Y = 200 mm, ajuste manualmente los ejes X e Y. Ajuste eléctricamente el eje Z. | ||
| Carga del rodamiento de la mesa de trabajo | 120 kg | ||
| Peso de la máquina | 250 kilos | 350 kg | 380 kilos |
| Fuente de alimentación | 220V±10%/50Hz/60Hz / 380V±10%/50Hz/60Hz | ||
| Parámetros del láser | |||
| Tipo de láser | Nd:YAG Pulsado | ||
| Punto láser | 0,2-3 mm | ||
| Longitud de onda | 1064nm | ||
| Ancho de pulso | 0,2-20 ms | ||
| Máx. Energía promedio | 200W | 400W | 600w |
| Frecuencia de pulso | 0-100Hz | ||
| Tamaño de enfoque | 150mm | ||
| enfriador | Sistema de refrigeración por agua | ||
| Sistema de observación | CCD | ||
| Gas protector | Una línea (Argón) | ||
| Dimensión del alambre de soldadura | 0,1-1,0 mm | ||
Al adoptar el cabezal láser, la fuente de alimentación del láser, el sistema de enfriamiento de círculo interno, el sistema de control, el sistema de control numérico y el diseño integrador del banco de trabajo, este dispositivo le ofrece una estructura compacta y una apariencia inteligente con operaciones convenientes y un rendimiento estable. , que ocupa sólo un pequeño lugar. Utiliza un interruptor de encendido y le permite seleccionar la potencia de salida, las frecuencias, el ancho de pulso y otros parámetros del láser a través del panel táctil. También tiene una función de protección automática que puede protegerlo de operaciones erróneas y variaciones de temperatura. Con la unidad de control remoto o mediante el panel táctil, puede seleccionar la potencia de salida, las frecuencias, el ancho de pulso y otros parámetros del láser, configurar Aumente la velocidad y controle las direcciones (adelante, atrás, izquierda o derecha) en las que se mueve el banco de trabajo, de modo que pueda producir una línea de soldadura o un punto de soldadura plano y ordenado para optimizar los resultados.
El método de conducción del banco de trabajo de control numérico: el control PLC importado promete operaciones estables y altamente precisas del banco de trabajo.
Principales ventajas:Sistema de soldadura láser yag industrial, soldador láser de electrofusión y máquina cnc de soldadura para fábrica de electrónica
Máquina de soldadura láser de molde DOWIN YAG. Alta potencia de salida, energía estable, buen modo de haz y fácil operación. 1. Cavidad de condensador de cerámica importada del Reino Unido adoptada, resistencia a la corrosión, resistencia a altas temperaturas, larga vida útil. El sistema de control de retroalimentación de potencia del láser para asegure la estabilidad de la salida de energía láser.2.Operación de observación del microscopio motico, piezas pequeñas de un vistazo.Interfaz LCD, corriente, ancho de pulso, función de visualización de frecuencia, dial para ajustar la mesa de trabajo, más conveniente para la operación.3.El dispositivo está equipado Con CCD de alta definición y sistemas rojos de doble posicionamiento, mayor precisión de posicionamiento. El diseño de plataforma 4.X/Y es flexible, capaz de completar una combinación única de curvas de soldadura, procesos rectos, de un solo punto y otros procesos complejos. Control por joystick, el trabajo puede ser cualquier curva arbitraria para moverse.5. El diámetro del punto de soldadura láser es ajustable y la soldadura láser tiene alta precisión y alta exactitud. 6. La máquina puede soldar lugares estrechos, soldadura de reparación de cavidades profundas, no dañará la pared circundante. No deformará el producto del molde ni se hundirá alrededor del baño de soldadura. Compensa las deficiencias de la soldadura por arco de argón tradicional, la soldadura en frío en la reparación de la superficie fina de la soldadura, la eficiencia de oxidación es baja y el trabajo no cambia de color. 7. Protección especial de gas argón, el sistema de control puede ajustar libremente el tiempo de entrada y salida, reparar el sitio de soldadura y el sustrato no quemará la oxidación. Al soldar esquinas finas, no quemará los bordes.
Imágenes de detalles:

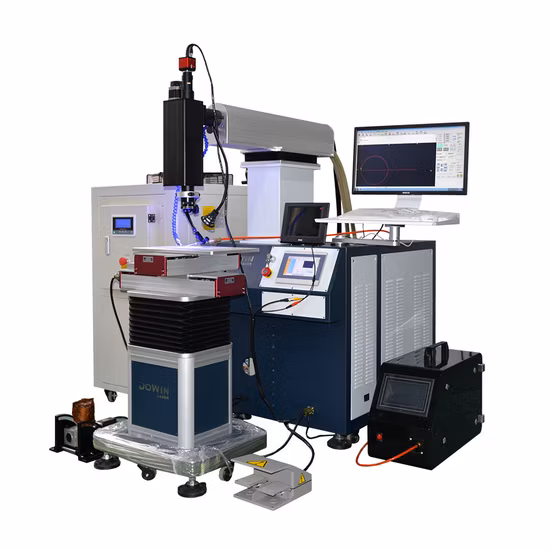

Sistema de soldadura láser yag industrial, soldador láser de electrofusión y máquina cnc de soldadura para fábrica de electrónica
1. Cavidad de condensador de cerámica importada del Reino Unido, resistencia a la corrosión, resistencia a altas temperaturas, larga vida útil. El sistema de control de retroalimentación de potencia del láser garantiza la estabilidad de la salida de energía del láser.
2.Cámara CCD:
Adopta una cámara CCD de marca famosa de China, pantalla LCD y puntero rojo. La cámara CCD puede fotografiar los detalles de la soldadura y transmitir la señal a la pantalla LCD. El efecto de soldadura es más claro e intuitivo.
3. Sistema de control automático CNC 2000, garantiza que la soldadura sea más fácil y rápida. 4. Plataforma de trabajo automática de tres ejes X / Y / Z hacia arriba y hacia abajo:
Elevación eléctrica para la mesa de trabajo, enfoque fijo más rápidamente. El diseño de la plataforma X/Y es flexible, capaz de completar una combinación única de curvas de soldadura, procesos rectos, de un solo punto y otros procesos complejos.
5.Pantalla LCD colorida: la interfaz de operación del sistema de control de la máquina de soldadura es simple y práctica. El ancho, la frecuencia y la velocidad del pulso se pueden ajustar en la pantalla y no se necesita una PC. Puede guardar 50 conjuntos de parámetros de soldadura de uso frecuente. fácil de usar.
6.Enfriador de agua: enfriador industrial BY-LW36. Capacidad de enfriamiento de 3600 W, el efecto de enfriamiento de alta potencia es más estable. Con el compresor se puede enfriar el láser rápidamente para garantizar que el láser tenga una potencia estable y un funcionamiento eficiente y rápido. Exclusivo sin advertencia de agua y El sistema de protección automática, si no hay agua o el agua fluye en dirección opuesta, el sistema alerta y deja de funcionar, puede proteger la vida útil del láser de manera efectiva. 7.Luz LED: De serie viene con luces auxiliares de cámara de alta iluminación, una luz auxiliar CCD blanca y una luz auxiliar de microscopio azul. La iluminación auxiliar utiliza bombillas de bajo consumo con imágenes claras y buen efecto de disipación de calor, y no quemará la piel durante mucho tiempo.
8.Pedal de pie:
El interruptor de pie protector puede evitar que el interruptor se toque por error.Aplicación:
Materiales y campos aplicables
Este dispositivo no sólo sirve como equipo de embalaje especial para la producción de baterías, sino que también se puede utilizar en la soldadura de materiales metálicos, como relés, sensores y diversos componentes electrónicos, etc.
La forma de soldadura:
punto, círculo, arco y cuadrado, etc. Industria de aplicaciones de máquinas de soldadura láser.
2.La máquina de soldadura láser se aplica para la soldadura rápida de varias letras metálicas, letras de acero inoxidable, caracteres luminosos LED, logotipos publicitarios, señalización metálica personalizada y vallas publicitarias exteriores. Es ampliamente utilizado para la creación de logotipos, producción de palabras finas, producción de palabras metálicas, fábricas de cobre, empresas de producción de publicidad, etc. La forma del punto de soldadura, círculo, arco y cuadrado, etc.
Máquina de soldadura láser Materiales aplicables.
Acero inoxidable, placa de acero, placa de hierro y otros metales y aleaciones. Sobre nosotros:DOWIN TECHNOLOGY Co., Ltd. se especializa en I + D y producción de diversos equipos láser, como máquinas de corte por láser, máquinas de grabado láser, máquinas de marcado láser y máquinas de soldadura láser. Todas las máquinas de la serie tienen una garantía de uno a tres años. Dentro del campo del grabado y corte por láser, Dowin ha superado las calificaciones CE y FDA. Ante las oportunidades y desafíos de la integración económica global, además de contar con las oportunidades de la era de la economía del conocimiento, valientes y apasionados implementan con iniciativa la política de gestión empresarial: "Gestión científica, mejora continua, desarrollo rápido, crédito primero, calidad primero". Nuestro objetivo es ser un proveedor profesional, de marca y internacional para diversas soluciones industriales. La calidad y el crédito llegan hasta el final. Dowin es una empresa que sobrevive a una feroz competencia en el mercado, tiene una cultura nacional muy fuerte y se desarrolla hombro a hombro con el mundo y esta Era. Estamos decididos a lograr nuestros sueños paso a paso con las ventajas de la alta tecnología.
Servicio:
Servicio de preventa:
1. Ya sea usted un distribuidor o un usuario final, siempre que esté interesado en nuestras máquinas láser y productos relacionados, una vez que se comunique con nosotros, contrataremos a un profesional particular a su servicio para ayudarlo a tener un conocimiento profundo de nuestros productos. o responda sus preguntas sobre productos láser y aplicaciones láser.2. Para mantener una comunicación abierta y conveniente con usted, DOWIN Laser integra ventas y servicio, ya que una misma persona responsable está a cargo de sus ventas y servicio.3.En- Tiempo de entregaDespués de confirmar el pedido, calcularemos la fecha de entrega de acuerdo con el modelo y el programa de producción. Para los modelos generales, organizaremos la producción en aproximadamente 7 días y le notificaremos la fase exacta del proceso de producción.4. Proceso de producción:Caja de la máquina---Instalación de piezas mecánicas---Instalación de piezas eléctricas---Puesta en servicio de la máquina---Prueba durante al menos 24 horas---Placa de identificación, logotipo y embalaje---EnvíoServicio postventa:
*Garantía de dos años para todos los accesorios de la máquina. Si las piezas de la máquina tienen algún problema, podemos cambiar las piezas antiguas de la máquina por otras nuevas de forma gratuita. *Exceda el período de garantía de dos años si las piezas de la máquina tienen algún problema, podemos ofrecer piezas de máquina nuevas con precio de costo y usted también debe pagar todos los costos de envío. *Ofrecemos soporte técnico las 24 horas por llamada o correo electrónico. *Nuestro técnico puede brindarle una guía remota en línea (Skype/MSN/What's app/viber/Tel/Etc) si tiene alguna pregunta. *La máquina se ajustó antes de la entrega, el disco de operación está incluido en la entrega. Si tiene alguna otra pregunta, por favor dígame. *Contamos con manual de instrucciones y CD (vídeos guía) para la instalación, operación y uso y mantenimiento del software. 3.Dowin Tech Co., Ltd ofrece capacitación técnica gratuita para todos los clientes de todo el mundo hasta que los trabajadores del comprador puedan operar la máquina de forma normal e individual. Principalmente la capacitación es la siguiente: *Capacitación para el funcionamiento del software de Control. *Capacitación para el encendido/apagado normativo de la máquina. *Instrucción de parámetros técnicos, así como sus rangos de configuración. *Limpieza y mantenimiento diario básico de la máquina. *Soluciones para problemas comunes de hardware. *Capacitación para otras dudas y sugerencias técnicas durante la producción diaria. 4.La capacitación se puede procesar de las siguientes maneras: *Los trabajadores de los clientes pueden venir a nuestra fábrica para recibir la capacitación manual más profesional. *Podemos enviar ingenieros al país de los clientes y capacitar a los trabajadores en la fábrica objetivo de los clientes. Sin embargo, los boletos y el consumo diario como comida y alojamiento deben ser pagados por los clientes. *Capacitación remota a través de herramientas de Internet como Team-viewer, Skype y otros softwares de comunicación instantánea.
P1: No sé nada sobre esta máquina, ¿qué tipo de máquina debo elegir?
R: Le ayudaremos a elegir la máquina adecuada y le compartiremos la solución; Puedes compartirnos la siguiente información1. ¿Qué material soldarás? El espesor del material de soldadura3. ¿Se trata de soldadura conjunta o soldadura superpuesta? ¿Cuál es el uso exacto de la máquina, para soldadura o reparación de productos u otra aplicación?
P2: Cuando compré esta máquina, pero no sé cómo usarla. ¿Qué tengo que hacer? R: El vídeo de funcionamiento y el manual se enviarán junto con la máquina. Nuestro ingeniero realizará capacitación en línea. Si es necesario, podemos enviar a nuestro ingeniero a su sitio para recibir capacitación o usted puede enviar al operador a nuestra fábrica para recibir capacitación.
P3: Si le ocurren algunos problemas a esta máquina, ¿qué debo hacer?
R: Ofrecemos dos años de garantía para la máquina. Durante los dos años de garantía, en caso de cualquier problema con la máquina, le proporcionaremos las piezas de forma gratuita (excepto por daños artificiales). Después de la garantía, seguimos brindando servicio de por vida. Así que cualquier duda, háznoslo saber, te daremos soluciones.
P4: ¿Cuáles son los consumibles de la máquina de soldadura láser?
R: No tiene consumibles. Es muy económico y rentable.
P5: ¿Cuál es el paquete? ¿Protegerá los productos?
R: Tenemos un paquete de 3 capas. Para el exterior utilizamos cajas de madera libres de fumigación. En el medio, la máquina está cubierta por espuma para protegerla de las sacudidas. Para la capa interior, la máquina está cubierta por una película plástica impermeable.
P6: ¿Cuál es el tiempo de entrega?
R: Según sus necesidades, le sugeriremos la máquina adecuada. El tiempo de entrega exacto según su máquina. La fecha de entrega normal es de 7 a 10 días después de confirmar su pedido y pago.
P7: ¿Qué condiciones de pago puede aceptar?
R: Cualquier pago es posible para nosotros. Admitimos condiciones de pago T/T, L/C, VISA, Mastercard con Alibaba Trade Assurance. etc.
P8: ¿Cómo es el método de envío?
R: Según su dirección real, podemos realizar el envío por mar, aire, camión o ferrocarril. También podemos enviar la máquina a su oficina según sus requisitos.
P9: ¿Qué tal la calidad y la confiabilidad?
A: Strong quality control system, each machine must pass 24-72hours vibration test.
